Kompressionssäule

Eine säulenförmige Wägezelle aus Stahl und Edelstahl.

Eine universelle Wägezelle für Schwerlast-Anwendungen. Es wird die Verformung einer Säule, des Hauptelements, gemessen. Da das Messelement der meisten Typen oben und unten ein kugelförmiges Ende hat, richtet sich die Wägezelle von selbst aus. Die Radien beider Enden sind so gewählt, dass beim Kippen die Last angehoben wird. Die Konstruktion wird so durch die Schwerkraft stabilisiert. Mit den passenden Montagehilfen gelingt eine problemlose Montage.


LEGIERTER STAHL

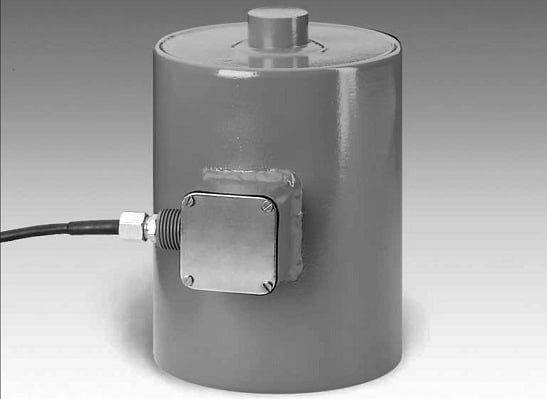

Type 700

Typ 700

A  columnar load cell, ideal for high weighing capacities such as silos and tanks.

  • 10 bis 200 t
  • bis Genauigkeitsklasse C3
  • Schutzklasse IP68

Merkblatt herunterladen


LEGIERTER STAHL IN GEHÄUSE AUS EDELSTAHL

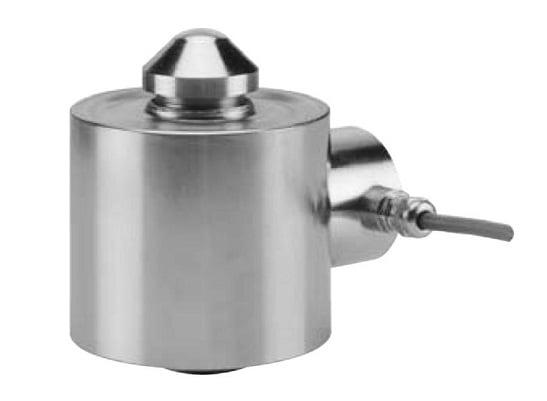

Type 120

Typ 120

A  columnar load cell, ideal for high weighing capacities such as silos and tanks.

  • 3 bis 50 t
  • bis Genauigkeitsklasse C3
  • Schutzklasse IP68

Merkblatt herunterladen


EDELSTAHL

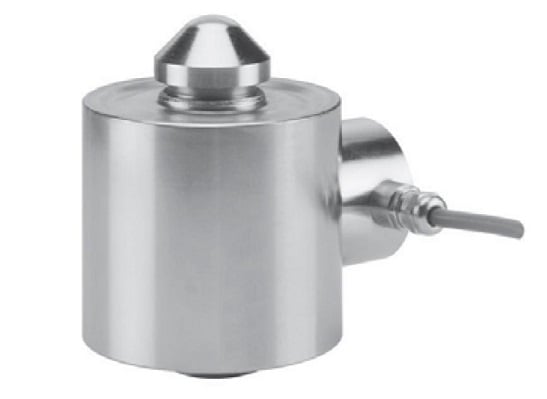

Type 122

Typ 122

Eine Schwerlastwägezelle, die ideal für hohe Lasten ist, wie sie bei Silos und Tanks auftreten.

  • 3 bis 50 t
  • bis Genauigkeitsklasse C3
  • Schutzklasse IP68

Merkblatt herunterladen


EDELSTAHL

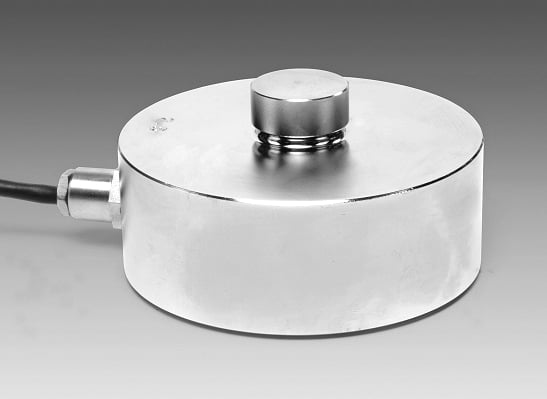

Type 420

Typ 420

Ideal für Tank- und Silo- und Schwerlastwaagen.

  • 2,5 bis 30 t
  • Genauigkeitsklasse C1
  • Schutzklasse IP68

Merkblatt herunterladen


EDELSTAHL

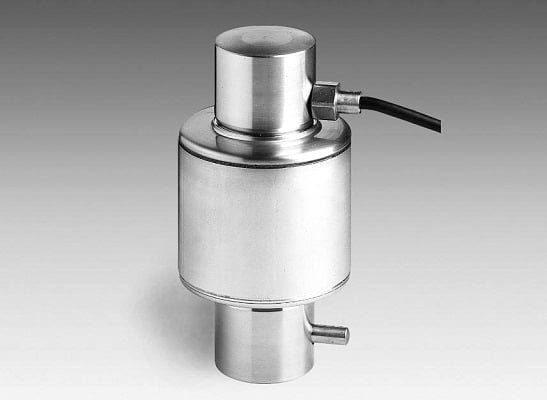

Type 740

Typ 740

Eine selbstzentrierende Säule, die ideal für hohe Lasten ist, wie sie bei LKW-Brückenwaagen, Silos und Tanks auftreten.

  • 15 bis 600 t
  • bis Genauigkeitsklasse C4
  • Schutzklasse IP68

Merkblatt herunterladen


EDELSTAHL

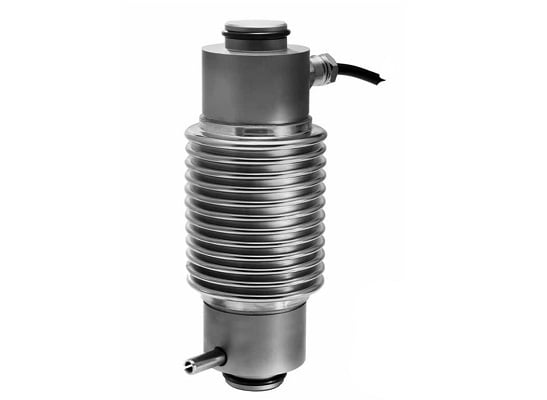

Type RC1

Typ RC1

Eine selbstaufrichtende Wägezelle, die ideal für hohe Lasten ist, wie sie bei LKW-Brückenwaagen, Silos und Tanks auftreten.

  • 25,5 bis 91,8 t
  • bis Genauigkeitsklasse C3
  • Schutzklasse IP68

Merkblatt herunterladen


EDELSTAHL

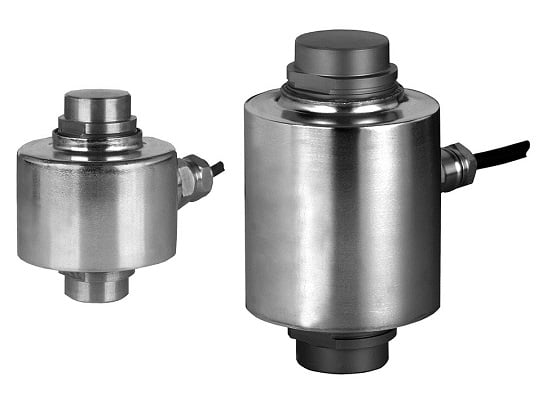

Type RC3

Typ RC3

Eine selbstaufrichtende Wägezelle, die ideal für hohe Lasten ist, wie sie bei LKW-Brückenwaagen, Silos und Tanks auftreten.

  • 7,5 bis 300 t
  • bis Genauigkeitsklasse C4
  • Schutzklasse IP68

Merkblatt herunterladen
